Installation éclairage de porte LED Golf 7-7.5

Vous souhaitez donner un look plus premium à votre Volkswagen Golf 7 tout en ajoutant une fonctionnalité pratique et élégante ? Voici un guide complet pour installer un éclairage de porte à LED avec logo VW, avec câblage d'origine et activation via VCDS.

Matériel nécessaire

LED de porte avec logo VW
Câblage compatible Golf 7
Tournevis, extracteurs de garniture

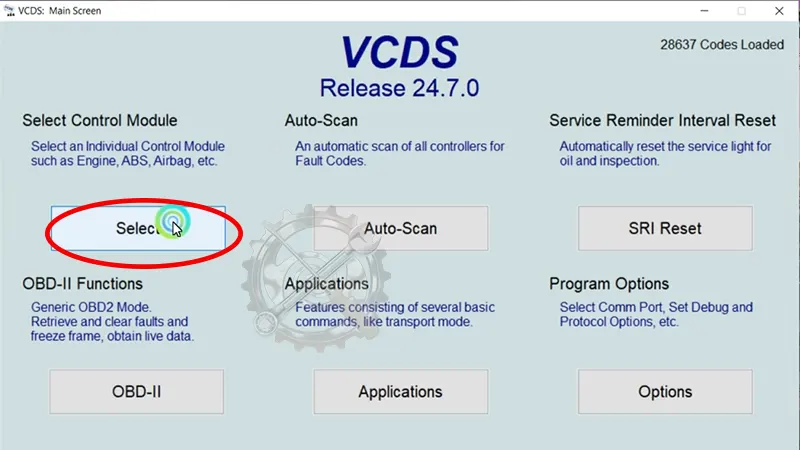

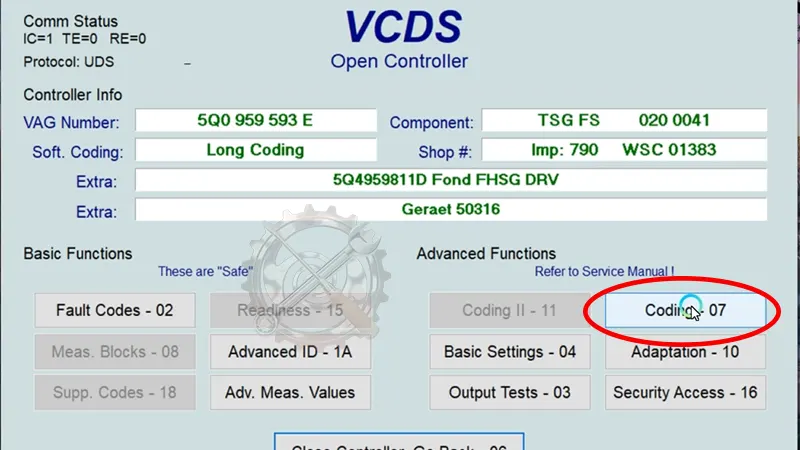

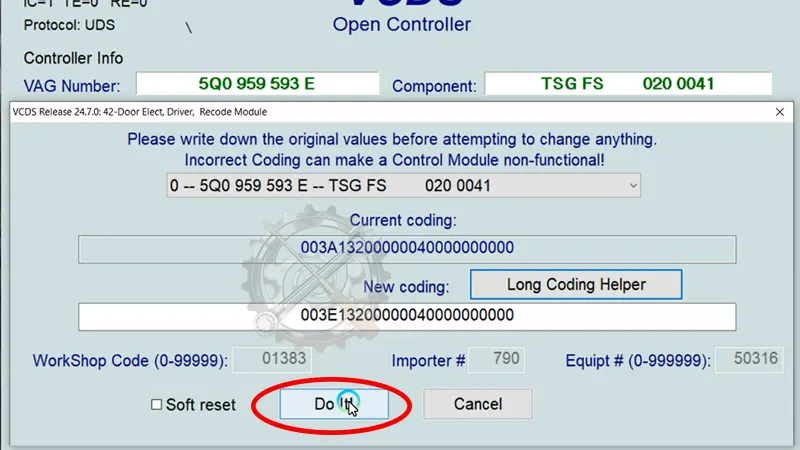

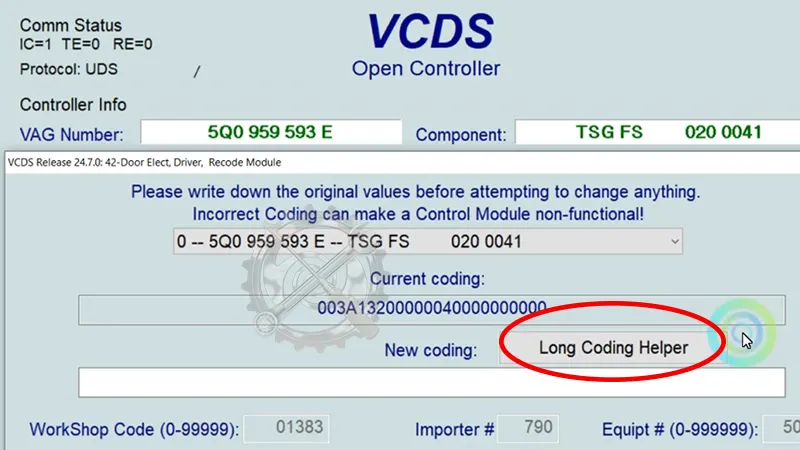

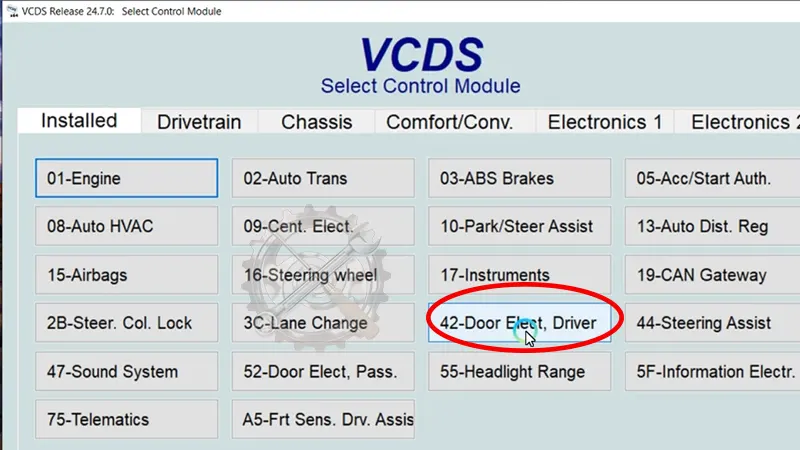

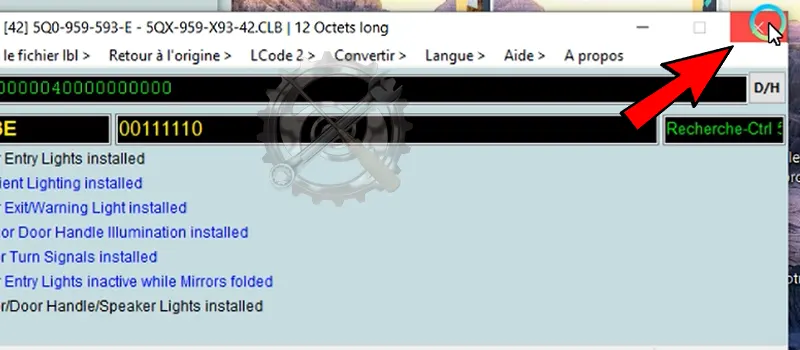

Logiciel VCDS avec câble OBD

Étapes d'installation

1. Démontage de la garniture de porte

Avant toute chose, il faut retirer la garniture de porte pour accéder au faisceau.

Voir le tutoriel vidéo ici

2. Installation des modules LED

l'emplacement des est dèja présent sous la porte , connectez le module LED, puis fixez-le solidement.

3. Passage et connexion du câblage

Connecter les câbles au connecteur bleu du module de porte selon le schéma ci-dessous.

Golf 7

pour Golf 7 Pin N16 est vide, branché le câble positif dans cet emplacement, et la cable négatif branché le directement avec la câble marron qui occupe l'emlacement N5.

Utilisez du scotch tissu ou du gainage pour un aspect OEM.

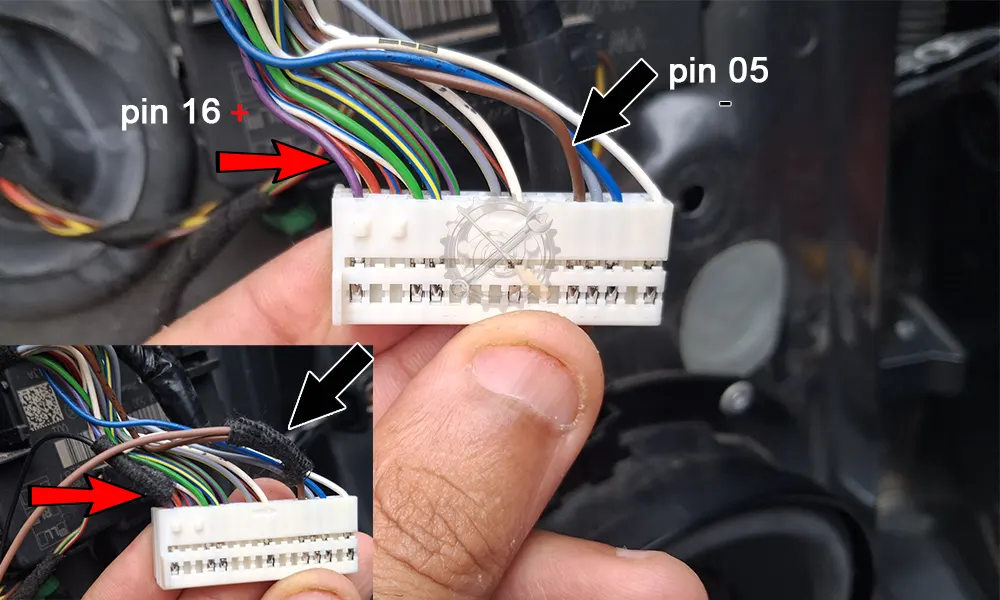

Golf 7.5

pour Golf 7.5 Pin N16 est déjà accupé par un câble de couleur mauve, branché le câble positif sur le câble en mauve, et la cable négatif branché le directement avec la câble marron qui occupe l'emlacement N5.

Utilisez du scotch tissu ou du gainage pour un aspect OEM.

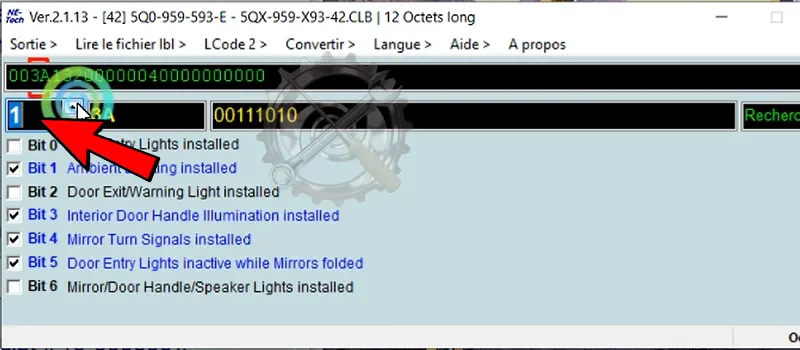

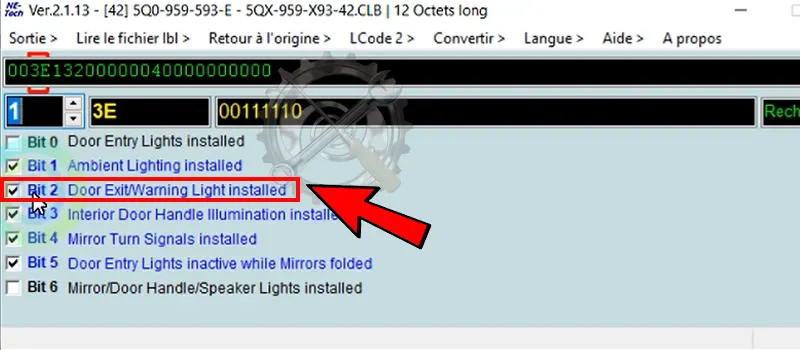

NB: pour les Golf 7.5, il n'est pas nécessaire d'effectuer l'activation avec VCDS, car celle-ci est déjà réalisée d'origine par VOLKSWAGEN afin de permettre le fonctionnement de l'éclairage d'accueil situé sur le bas de caisse. C'est également la raison de la présence du câble mauve, prévu par le constructeur pour cette fonction.
