Guide d’Installation d’une Caméra de Recul pour Voiture

Installer une caméra de recul améliore la sécurité et facilite le stationnement. Voici un guide détaillé pour l’installation.

1. Matériel nécessaire

• Caméra de recul
• Câblage fourni
• Perceuse et tournevis
• Ruban isolant
• Multimètre
• Relais (optionnel)

2. Types d’installation

Installation sans relais

Cette méthode est plus simple et utilise directement le circuit du feu de recul.

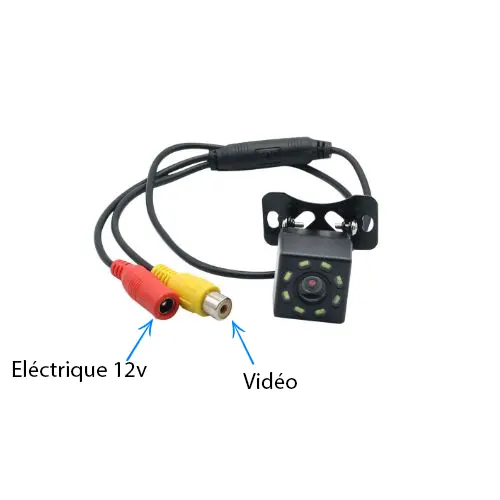

• Branchez le fil d’alimentation (+) sur le feu de recul.
• Connectez la masse (-) sur la carrosserie du véhicule.
• Tirez le câble vidéo jusqu’à l’écran de la voiture.

Installation avec relais

Cette méthode protège le circuit électrique du véhicule.

• Utilisez un relais 12V pour éviter de surcharger le circuit du feu de recul.
• Alimentez la caméra via une source stable (c’est mieux d’utiliser un câble après contact avec fusible).
• Activez la caméra uniquement lors du passage en marche arrière.

3. Étapes d’installation
