Golf 7 (5G) Activation Lane Assist
On va vous présenter l’Activation Lane Assist sur VW Golf mk7 avec VCDS
But: Permet d’activer le lane assist pour les véhicules Golf 7 (5G) qui dispose d’une camera de trafic au niveau du pare-brise

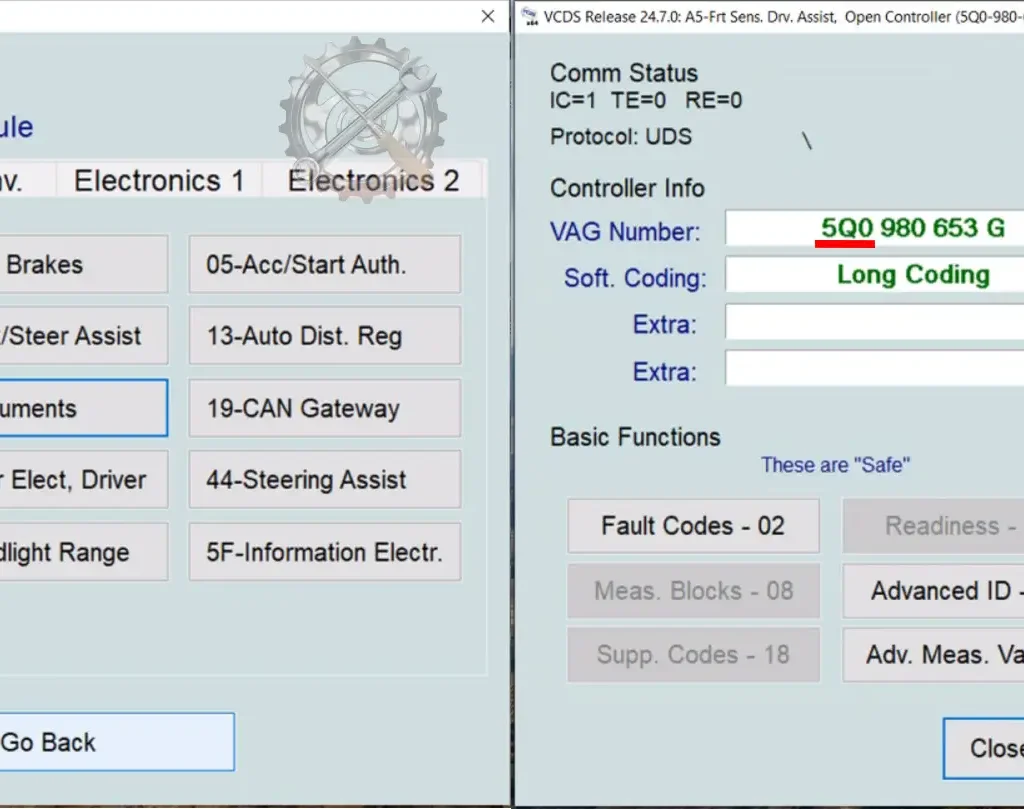

le véhicule doit être équipé de la camera de référence 5Q0 (Golf 7 phase 1, la camera se situe dans la partie haute centrale du pare-brise au niveau du rétroviseur).
Attention !!! il y a 12 lignes de codage à faire
Procédure:
- Moteur éteint, contact coupé, brancher votre câble VAG-COM VCDS sur l’ordinateur et brancher l’autre extrémité sur la prise OBD de diagnostique sur votre véhicule.
- Mettre le contact puis lancer le programme VCDS.
Ligne 1:
1- Cliquer sur « Sélectionner » puis cliquer sur « 17-Instruments ».
2- Cliquer sur « Coding-07 » puis cliquer sur « Long Coding Helper »
3- Choisir l’octet « 4 » puis cocher le Bit « 6 »: »Lane Maintenance Assist installed »
Ligne 2:
1- Cliquer sur « Sélectionner » puis cliquer sur « 17-Instruments ».
2- Cliquer sur « Coding-07 » puis cliquer sur « Long Coding Helper »
3- Choisir l’octet « 11 » puis cocher le Bit « 1 »: »Lane Maintenance Assist information (BAP) installed/active »
Ligne 3:
1- Cliquer sur « Sélectionner » puis cliquer sur « A5 – Frt Sens. Drv.Assist ».
2- Cliquer sur « Coding-07 » puis cliquer sur « Long Coding Helper »
3- Choisir l’octet « 0 » puis dans le menu déroulant du Bit 0-7 sélectionner : »01 Coding_HCA coded »
Ligne 4:
1- Cliquer sur « Sélectionner » puis cliquer sur « A5 – Frt Sens. Drv.Assist ».
2- Cliquer sur « Security Access – 16 » puis puis enter le code « 20103 »
3- Cliquer sur » Adaptation – 10 « .
4- Sur cette page, tout en haut, il y a un menu déroulant, dans ce menu choisir « HCA_On_State »
5- Sur cette même page, se trouve un deuxième menu déroulant mais vers le bas de page.
sur ce dernier, choisir « Menu » puis valider.
Ligne 5:
1- Cliquer sur « Sélectionner » puis cliquer sur « A5 – Frt Sens. Drv.Assist ».
2- Cliquer sur « Security Access – 16 » puis puis enter le code « 20103 »
3- Cliquer sur » Adaptation – 10 « .
4- Sur cette page, tout en haut, il y a un menu déroulant, dans ce menu choisir « HCA_Warning_intensity »
5- Sur cette même page, se trouve un deuxième menu déroulant mais vers le bas de page.
sur ce dernier, choisir « Menu » puis valider.
Ligne 6:
1- Cliquer sur « Sélectionner » puis cliquer sur « A5 – Frt Sens. Drv.Assist ».
2- Cliquer sur « Security Access – 16 » puis puis enter le code « 20103 »
3- Cliquer sur » Adaptation – 10 « .
4- Sur cette page, tout en haut, il y a un menu déroulant, dans ce menu choisir « BAP_Personalisierung »
5- Sur cette même page, se trouve un deuxième menu déroulant mais vers le bas de page.
sur ce dernier, choisir « not activated » puis valider.
Ligne 7:
1- Cliquer sur « Sélectionner » puis cliquer sur « A5 – Frt Sens. Drv.Assist ».
2- Cliquer sur « Security Access – 16 » puis puis enter le code « 20103 »
3- Cliquer sur » Adaptation – 10 « .
4- Sur cette page, tout en haut, il y a un menu déroulant, dans ce menu choisir « Personalization of lane dept. warning CI. 15 on »
5- Sur cette même page, se trouve un deuxième menu déroulant mais vers le bas de page.
sur ce dernier, choisir « last setting » puis valider.
Ligne 8:
1- Cliquer sur « Sélectionner » puis cliquer sur « 44 – Steering Assist ».
2- Cliquer sur « Security Access – 16 » puis puis enter le code « 19249 »
3- Cliquer sur « Coding-07 » puis cliquer sur « Long Coding Helper »
4- Choisir l’octet « 0 » puis cocher le Bit « 4 » : »Lane Assist installed »
Ligne 9:
1- Cliquer sur « Sélectionner » puis cliquer sur « 5F – information Electr ».
2- Cliquer sur « Security Access – 16 » puis puis enter le code « 20103 »
3- Cliquer sur » Adaptation – 10 « .
4- Sur cette page, tout en haut, il y a un menu déroulant, dans ce menu choisir « Car_Function_List_BAP_Gen2-LDW_HCA_0x19 »
5- Sur cette même page, se trouve un deuxième menu déroulant mais vers le bas de page.
sur ce dernier, choisir « activated » puis valider.
Ligne 10:
1- Cliquer sur « Sélectionner » puis cliquer sur « 5F – information Electr ».
2- Cliquer sur « Security Access – 16 » puis puis enter le code « 20103 »
3- Cliquer sur » Adaptation – 10 « .
4- Sur cette page, tout en haut, il y a un menu déroulant, dans ce menu choisir « Car_Function_List_BAP_Gen2-LDW_HCA_0x19_msg_bus »
5- Sur cette même page, se trouve un deuxième menu déroulant mais vers le bas de page.
sur ce dernier, choisir « data Extended » puis valider.
Ligne 11:
1- Cliquer sur « Sélectionner » puis cliquer sur « 5F – information Electr ».
2- Cliquer sur « Security Access – 16 » puis puis enter le code « 20103 »
3- Cliquer sur » Adaptation – 10 « .
4- Sur cette page, tout en haut, il y a un menu déroulant, dans ce menu choisir « Car_function_Adaptations_Gen2-menu_display_Lane_Departure_Warning »
5- Sur cette même page, se trouve un deuxième menu déroulant mais vers le bas de page.
sur ce dernier, choisir « activated » puis valider.
Ligne 12:
1- Cliquer sur « Sélectionner » puis cliquer sur « 5F – information Electr ».
2- Cliquer sur « Security Access – 16 » puis puis enter le code « 20103 »
3- Cliquer sur » Adaptation – 10 « .
4- Sur cette page, tout en haut, il y a un menu déroulant, dans ce menu choisir « Car_function_Adaptations_Gen2-menu_displayLane_Departure_Warning_over_threshold_high »
5- Sur cette même page, se trouve un deuxième menu déroulant mais vers le bas de page.
sur ce dernier, choisir « activated » puis valider.
Maintenant vérifier dans le menu d’aide a la conduite sur votre radio Discover, vous trouverez Lane assist activer, et aussi sur le bouton de la commande clignotant vous trouverez le raccourcis pour activer et désactiver Lane Assist, en l’activant le voyant d’assist Lane s’allume en orange et au delà de 60km/h il devient en vert donc il est fonctionnel.
et voici la vidéo qui résume tous ces étapes de codage avec VCDS, et elle contient aussi le test de Lane Assist sur la route, n’hésité pas a visiter notre chaine YOUTUBE pour voir plus de vidéos qui peut vous aider
